Cómo arrancar el automóvil con teléfono móvil y Arduino
¿Te imaginas poder encender tu automóvil sin necesidad de tener la llave en tus manos? ¿Qué tal si pudieras hacerlo desde la comodidad de tu casa o desde la oficina? Con la ayuda de la tecnología, esto es posible gracias a la combinación de un teléfono móvil y un microcontrolador Arduino. En este artículo, te explicaremos cómo puedes arrancar tu automóvil utilizando estos dos dispositivos.
1. ¿Qué es Arduino y cómo funciona?
Antes de entrar en detalles sobre cómo arrancar un automóvil con Arduino, es importante entender qué es este dispositivo y cómo funciona. Arduino es un microcontrolador de código abierto que permite crear proyectos electrónicos interactivos de una manera sencilla. Está formado por una placa de circuito impreso con un microcontrolador y una serie de pines de entrada/salida que permiten interactuar con otros dispositivos electrónicos.
2. Materiales necesarios
Para poder llevar a cabo este proyecto, necesitarás los siguientes materiales:
- Arduino Uno
- Módulo de relé de 5V
- Bluetooth HC-05
- Jumper cables
- Protoboard
- Fuente de alimentación externa
Bluethoot se utiliza en el automóvil para comunicar dispositivos móviles (teléfono, ordenador, tableta…) ó para comunicar distintos vehículos entre sí o con señales de tráfico.
En esta ocasión hemos utilizado por una parte Arduino+modulo de comunicación bluethooh HC-05 y por otra un dispositivo móvil (en este caso tableta) con el sistema operativo Android.
Hemos implementado una aplicación con APP Inventor 2 para comunicar la tableta con Arduino, y en el vehículo, hemos colocado una «cablería paralela», la cual es controlada por Arduino. Esta cablería, esta conectada a «terminal 15» (positivo de encendido, inyección y bomba de combustible eléctrica). «Terminal 50» (positivo de motor de arranque). Posivos de claxon y positivo de luces de carretera.
Básicamente, lo que hace Arduino es controlar el estado de cuatro reles. Cada uno de estos reles tiene una función distinta. Igualmente hemos utilizado el módulo de comunicación HC-05 de Arduino para establecer la comunicación.
3. Conexiones
Una vez que tengas todos los materiales necesarios, es hora de hacer las conexiones entre los dispositivos. si quieres saber Como arrancar el automóvil con teléfono móvil y arduino, Sigue estos pasos:
Conecta el módulo de relé de 5V a la placa Arduino Uno utilizando jumper cables. Asegúrate de conectar la señal del módulo de relé al pin digital 12 de la placa Arduino Uno.
Conecta el módulo Bluetooth HC-05 a la placa Arduino Uno utilizando jumper cables. Asegúrate de conectar el pin RX del módulo Bluetooth al pin TX de la placa Arduino Uno y el pin TX del módulo Bluetooth al pin RX de la placa Arduino Uno.
Conecta la fuente de alimentación externa al módulo de relé de 5V y a la placa Arduino Uno.
Conecta el protoboard al módulo de relé de 5V utilizando jumper cables.
Conecta los cables del protoboard al circuito de arranque del automóvil. Para ello, deberás identificar los cables que están conectados al interruptor de arranque del automóvil.
4. Programación
Una vez que hayas hecho las conexiones, es hora de programar la placa Arduino Uno. Para ello, deberás seguir los siguientes pasos:
Descarga el software Arduino IDE desde la página oficial de Arduino.
Conecta la placa Arduino Uno a tu ordenador mediante un cable USB.
Abre el software Arduino IDE y selecciona el tipo de placa y el puerto correspondiente.
Copia y pega el siguiente código en la ventana del editor de Arduino:
4.1. Como arrancar el automóvil con teléfono móvil y arduino El código de arduino.

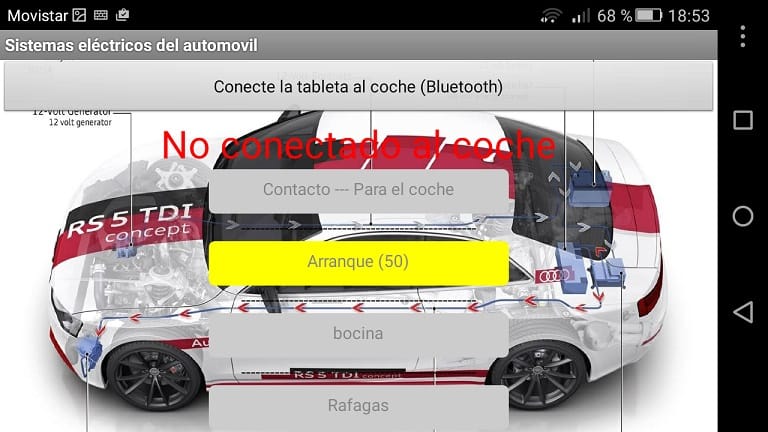

4.2. La aplicación Android para controlar el vehículo.
Consta de una pantalla en la que aparece un botón para vincular el bluethooh del teléfono con el HC-05 de Arduino.
Por otra parte dispone de los cuatro botones que comentamos a continuación:
- Botón Contacto—Para el coche (controla terminal 15)
- Botón Arranque (50) (controla el positivo de arranque)
- Bocina Al pulsarlo suena la bocina, al soltarlo de sonar
- Rafagas, al pulsarlo enciende la luz de carretera, al soltarlo se apagan.
La aplicación manda vía bluethooh los siguiente comandos:
Contacto (+15) (terminal 15 on) (pulsación corta en el primer botón de la aplicación)
Arranque (+50) (terminal 50 on) (pulsando en el segundo botón)
Paro (cortamos +15) (terminal 15 off) Pulsación larga en el primer botón de la aplicación.
Claxón (bocina on, bocina off) (pulsando su botón o soltándolo).
Ráfagas,(Ráfagas on, Ráfagas off) pulsando o soltando el botón de ráfagas.
5. Conexión teléfono-arduino. Aspecto de los botones.
Básicamente con estos bloques, conseguimos establecer la conexión teléfono-arduino y darle colorido al texto.
Sí no hay conexión, los textos de los botones aparecen en gris, mientras que sí se ha establecido la conexión, aparecen en rojo.
Igualmente, en el encabezado de la pantalla aparece el texto «No conectado al coche» si no se ha establecido la conexión y «Conectado al coche» si se ha establecido la conexión.
Para poner en marcha el vehículo, debemos realizar «Clic» sobre el botón «Contacto-Para el coche».
De esta manera el móvil manda los comandos AT «Terminal 15 on», arduino cerrará el relé pertinente y mandará +12 voltios de contacto.
5.1. MUY IMPORTANTE.
Para parar el motor, hay que realizar una pulsación larga sobre este mismo botón. Se manda desde el móvil el comando AT «Terminal50 off» cortando arduino los +12 voltios de contacto.
Observese que el botón esta habilitado si el motor de combustión no esta en marcha.
Tanto el botón e ráfgas como el de bocina se comportan como simples pulsadores, es decir, no presentan función especial como lo hace el del «terminal 50».
Mientras se mantiene pulsado el botón de bocina, el móvil manda vía bluethooh el texto «bocina on» y al soltar (botón no pulsado) el teléfono manda el texto «bocina off», es decir, el botón actúa como un simple pulsador.
Nota: en el vehículo no se han realizado las conexiones eléctricas para activar las ráfagas (encendido de las luces de carretera)
6. El circuito eléctrico.
