La interpretación del código colores resistencias. Practica. es una habilidad fundamental en electricidad y electrónica, especialmente en el ámbito de la electromecánica automotriz. Esta práctica tiene como objetivo ayudar al alumnado a familiarizarse con los valores nominales de las resistencias, la tolerancia y la importancia de comprobar su valor real mediante instrumentos de medida.

¿Por qué practicar el código de colores de resistencias?

Comprender cómo se codifica el valor de una resistencia es esencial para identificar y seleccionar componentes correctamente en cualquier sistema eléctrico. En el sector de la automoción, donde la precisión y la seguridad son fundamentales, una lectura errónea podría provocar averías o mal funcionamiento de los sistemas electrónicos.

A través de esta práctica, el alumnado desarrollará la capacidad de identificar resistencias utilizando el código de colores y aprenderá a utilizar un multímetro para comprobar sus valores reales. Esta doble aproximación, teórica y práctica, es clave en la formación profesional.

Una herramienta didáctica eficaz

En resumen, la práctica sobre el código colores resistencias no solo mejora la comprensión de un tema clave en electrónica básica, sino que también desarrolla habilidades prácticas indispensables para los futuros profesionales de la automoción. Si estás buscando una forma eficaz de enseñar el código de colores de las resistencias, esta es una propuesta clara, didáctica y alineada con los contenidos del módulo.

1. Objetivos

  1. Conocer las características de las resistencias.
  2. Aprender a obtener el valor óhmico teórico y sus tolerancias mediante el código de colores.
  3. Aprender a medir valores óhmicos mediante el multímetro.

2. Materiales

  1. Material de clase (bolígrafo, regla, calculadora).
  2. Resistencias.
  3. Multímetro.

3. Desarrollo de la práctica

3.1 Procedimiento

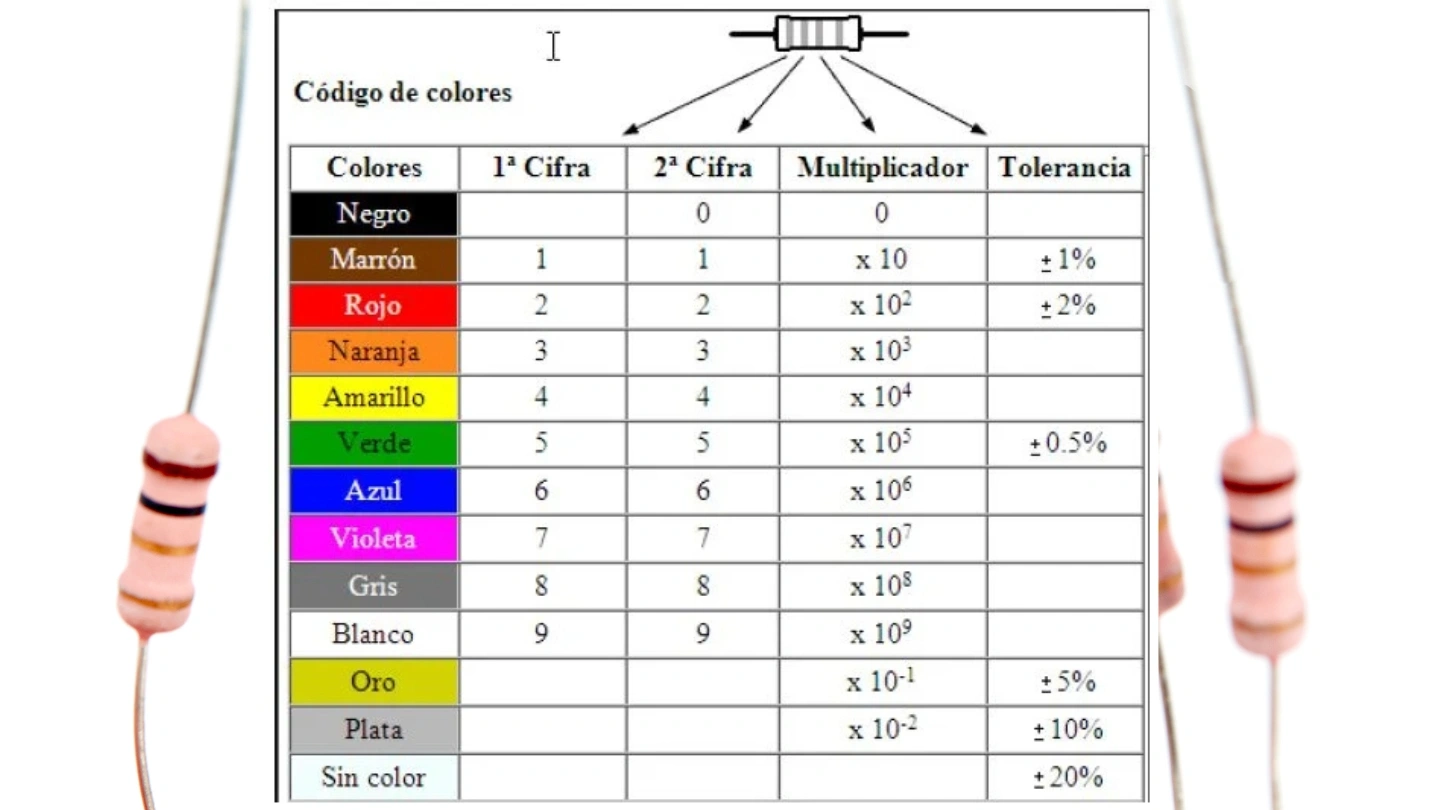

Obtener el valor óhmico de resistencias según código y verificar sus valores midiendo con el óhmetro. Anotar los valores en la tabla adjunta siguiendo el ejemplo de la primera fila.

4. Contenido mínimo de la prueba

  1. Interpretar el código de colores de las resistencias para la obtención de sus valores óhmicos y tolerancias.
  2. Medir con el óhmetro las resistencias, y comparar si sus valores están comprendidos dentro de las tolerancias obtenidas teóricamente mediante el código de colores.

5. Criterios de calificación

  1. Distinguir cada tipo de resistencia.
  2. Interpretar correctamente los códigos de colores para resistencias.
  3. Utilización del multímetro para la medición de resistencias.

6. Ejemplo de cálculo

Rango de valores aceptables para una resistencia de 47.000 Ω con tolerancia del 5%:

  • Valor mínimo:
    47.000 – (47.000 × 5%) = 47.000 – 2.350 = 44.650 Ω
  • Valor máximo:
    47.000 + (47.000 × 5%) = 47.000 + 2.350 = 49.350 Ω

La medida obtenida con el aparato deberá estar comprendida entre 44.650 Ω y 49.350 Ω.

Rango de valores aceptables para esta resistencia sería:
Valor mínimo= 47.000- (47.000 x 5/100) = 47.000 – 2.350 = 44.650 Ω.
Valor máximo= 47.000 + (47.000 x 5/100) = 47.000 + 2.350 = 49.350 Ω.
La medida obtenida con el aparato deberá estar comprendida entre (44.650 – 49.350) Ω

Dibuja la tabla adjunta en tu cuaderno y rellénala (ojo 25 resistencias)
