Como arrancar el automóvil con arduino

¿Te has preguntado alguna vez si puedes arrancar tu automóvil con arduino? La respuesta es sí, es posible hacerlo. Arduino es un microcontrolador que permite la creación de proyectos electrónicos de forma sencilla y económica. En este artículo, te enseñaremos cómo utilizar arduino para arrancar tu coche de manera segura y efectiva.

¿Qué es Arduino?

Arduino es una plataforma de prototipado electrónico de código abierto que permite crear proyectos electrónicos de forma sencilla y accesible. Se trata de una placa con un microcontrolador y diversos componentes electrónicos que pueden ser programados para interactuar con el mundo exterior.

¿Cómo funciona el sistema de arranque de un automóvil?

Antes de empezar, es importante comprender cómo funciona el sistema de arranque de un automóvil. El sistema de arranque es responsable de encender el motor y ponerlo en marcha. El proceso de arranque comienza cuando giramos la llave de contacto, lo que activa el motor de arranque. El motor de arranque, a su vez, hace girar el motor del automóvil hasta que este arranca.

¿Cómo utilizar arduino para arrancar el automóvil?

Para utilizar arduino para arrancar el automóvil, necesitaremos un relé y un módulo de encendido. El relé es un dispositivo que permite controlar circuitos eléctricos de alta corriente con circuitos de baja corriente. El módulo de encendido es un dispositivo que se encarga de enviar una señal eléctrica al sistema de encendido del automóvil.

Materiales necesarios

– Arduino Uno.

– Arduino Reles. Solo utilizaremos dos de los cuatro reles de que dispone.

– Mando a distencia infrarrojos. (Calefactor de cuarto de baño)

– Sensor infrarrojos. (TV antigua, marca Sony)

– Vehículo marca Ford, modelo Fiesta del año 1995.

– Reles auxiliares.

Paso 1: Conexión del relé

El primer paso es conectar el relé a la placa arduino. Para ello, necesitaremos una protoboard y algunos cables.

  1. Conecta el pin GND de la placa arduino al bus de tierra de la protoboard.
  2. Conecta el pin VCC de la placa arduino al bus de alimentación de la protoboard.
  3. Conecta el pin digital 7 de la placa arduino al pin IN del relé.
  4. Conecta el pin de salida del relé al pin positivo (+) de la batería del automóvil.
  5. Conecta el pin negativo (-) de la batería del automóvil al bus de tierra de la protoboard.

Paso 2: Conexión del módulo de encendido

El siguiente paso es conectar el módulo de encendido a la placa arduino.

  1. Conecta el pin GND del módulo de encendido al bus de tierra de la protoboard.
  2. Conecta el pin VCC del módulo de encendido al bus de alimentación de la protoboard.
  3. Conecta el pin de señal del módulo de encendido al pin digital 6 de la placa arduino.

Paso 3: Programación del arduino

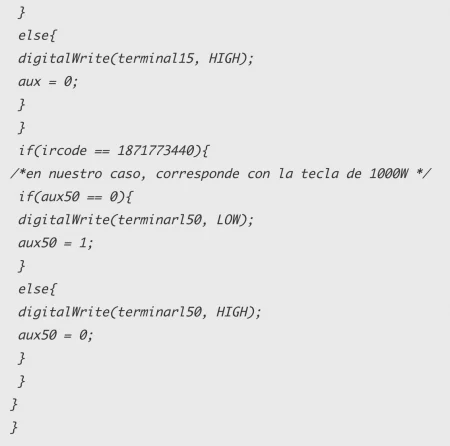

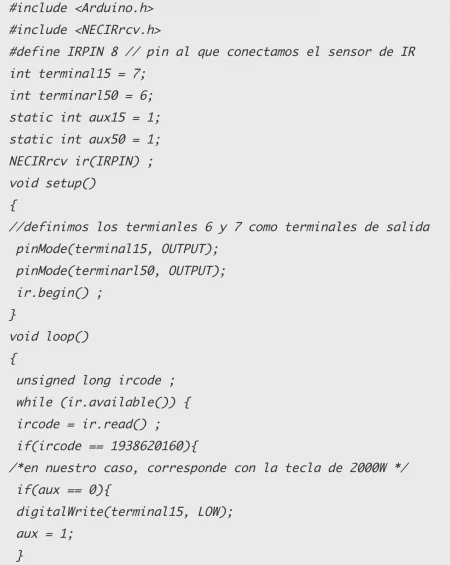

Una vez conectados los componentes, es hora de programar el arduino. En este ejemplo, utilizaremos el siguiente código:

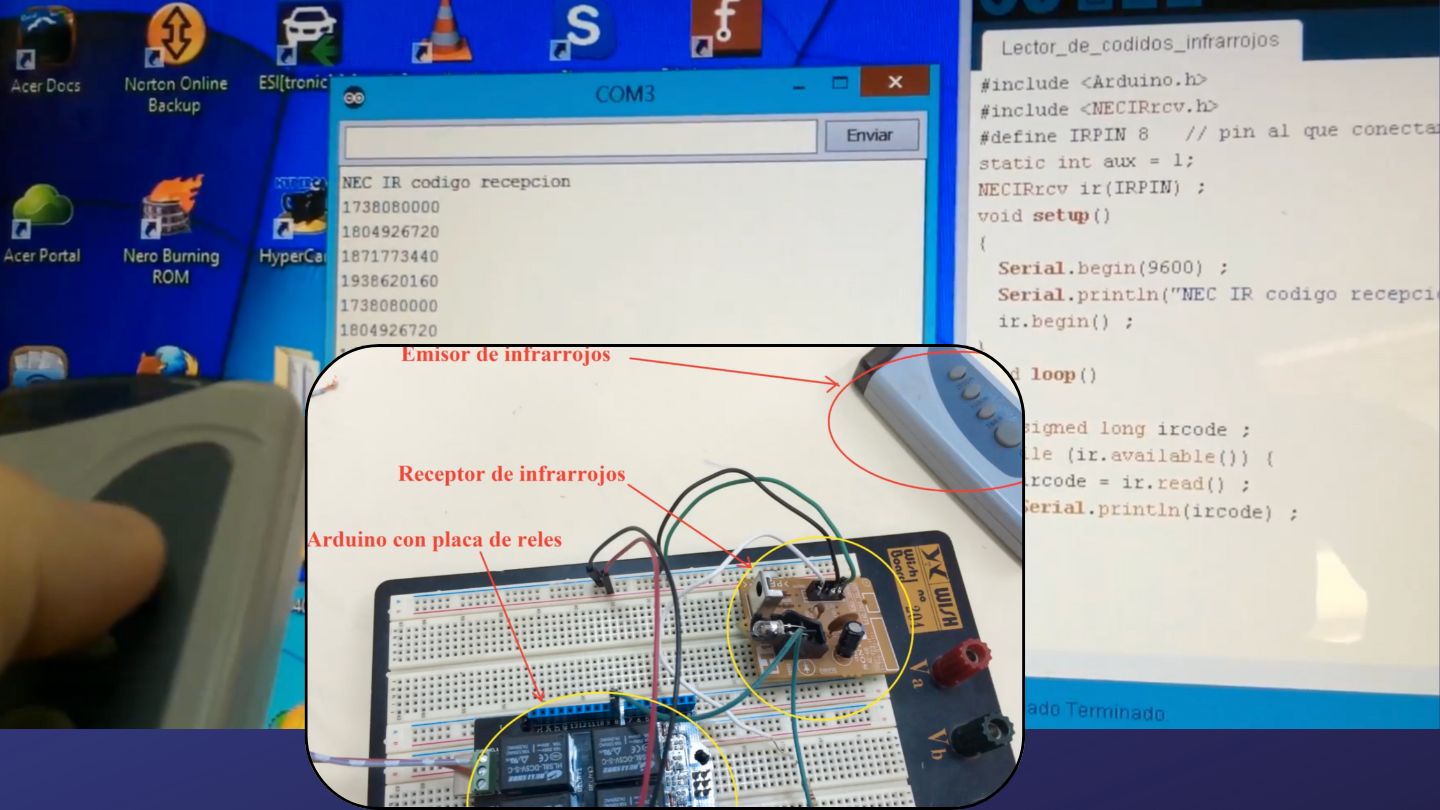

Como arrancar el automóvil con arduino Circuito a montar.
Como arrancar el automóvil con arduino Circuito a montar.

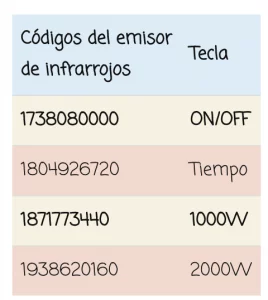

Conocidos los códigos que emite el mando, utilizaremos dos de ellos:

– El primero es 1938620160, correspondiente a la tecla de 2000W,  de tal manera que al pulsar una vez, se cerrará el primer relé, que utilizaremos como «15» (positivo después de contacto). Este relé alimenta entre otras cosas al calculador de inyección la bomba eléctrica de combustible y el encendido (equivale a la primera posición de la llave). Si se pulsa una segunda vez esta tecla del mando a distancia, desactivaremos el relé y por tanto el motor de combustión se para.

– El segundo código que utilizaremos es 1871773440 correspondiente a la tecla de 1000W del mando a distancia. Lo utilizaremos para activar el segundo relé, el cual dará «50» (positivo del motor de arranque) esto equivale al giro de la llave a la última posición. Debemos tener presente que una vez arrancado el motor de combustión, hay que desactivar este relé (con una nueva pulsación en la tecla 1000W) para detener el motor de arranque y desacoplar el piñón de arrastre del volante de inercia del motor de combustión. Pudiéramos haber programado fácilmente Arduino para que esta función se realizase de forma automática (desactivación de 50) a los 2 ó 3 segundos después de haber sido activada.

2 comentarios en «Como arrancar el automóvil con arduino y mando de infrarrojos»

  1. Saludos señores, felicitaciones por su pagina, Necesito una ecu para un Mazda 626 ltx automático. año 2000 Impecable mecánicamente, como no consigo por ningún lado, como sustituirla por una original, quisiera un plano de un speduino o algo parecido, para lograr encender y utilizar mi automóvil. En mi país nadie lo ha fabricado aun, soy de Venezuela. Agradecería cualquier información.

    • Lo siento, sí puedes comprar un speduino por 100€, pero yo no dispongo de los planos de la centralita original.
      Un saludo.
