1. Verificación práctica de los potenciómetros del pedal del acelerador.
1.1. Componentes para realización de la práctica:

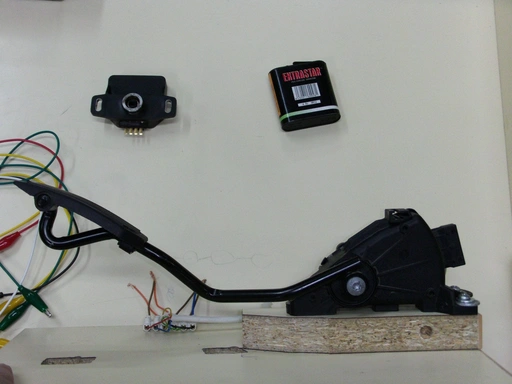

– Comprobador de potenciómetros. – Potenciómetro simple lineal. – Pedal de acelerador con dos potenciómetros. – Cables de conexiones. – Pila de 4,5V
1.2. Realización práctica potenciómetro simple.
1º. Con ayuda del óhmetro del polímetro, determinar cual es el terminar del cursor del potenciómetro simple. 2º. Verificar con el óhmetro el estado de potenciómetro. Indicar el valor máximo de resistencia. 3º. Conectar la pila al potenciómetro según el esquema adjunto. Comprobar que la tensión varia progresivamente de 4,5V a 0V y viceversa, conforme actuamos sobre el cursor. 4. Verificar el estado del potenciómetro con el verificador LH9145
1.3. Realización práctica. Los potenciómetros del pedal de acelerador.
1º. Con ayuda del óhmetro del polímetro, determinar cuales son los terminales de cada potenciómetro. Indica que terminales son los cursores. 2º. Verificar con el óhmetro el estado de los potenciómetros. Indicar los valores máximos de resistencia.
3º. Conectar la pila a los potenciómetro según el esquema adjunto. Comprobar que la tensión varia progresivamente conforme pisamos el acelerador. Indicar los valores de tensión máximos y mínimos. (pedal completamente pisado y pedal sin pisar)
Nota: en vez de conectar dos voltímetros podemos conectar un osciloscopio de doble trazo. Ver vídeo aclaratorio.
2. Diagnosis de los sensores del pedal del acelerador mediante osciloscopio.
En el vídeo se puede apreciar la señal eléctrica que mandan los potenciómetros del pedal de acelerador al calculador de inyección. En la parte final del vídeo se aprecia en una de las trazas una discontinuidad, debido a una avería.
3. Manual comprobador de interruptores y potenciómetros de mariposa.
4. Comprobación del los sensores del pedal del acelerador.
En el vídeo, los alumnos explican como comprobar los potenciómetros de los pedales de acelerador. A su manera.
