Relé Temporizador de Precalentamiento
Explicación técnica del relé temporizador de precalentamiento en motores diésel, analizando su papel en la gestión del tiempo de activación de las bujías, los síntomas de fallo más comunes y las comprobaciones clave para un diagnóstico correcto del sistema.
Relé temporizador de precalentamiento: función y diagnóstico

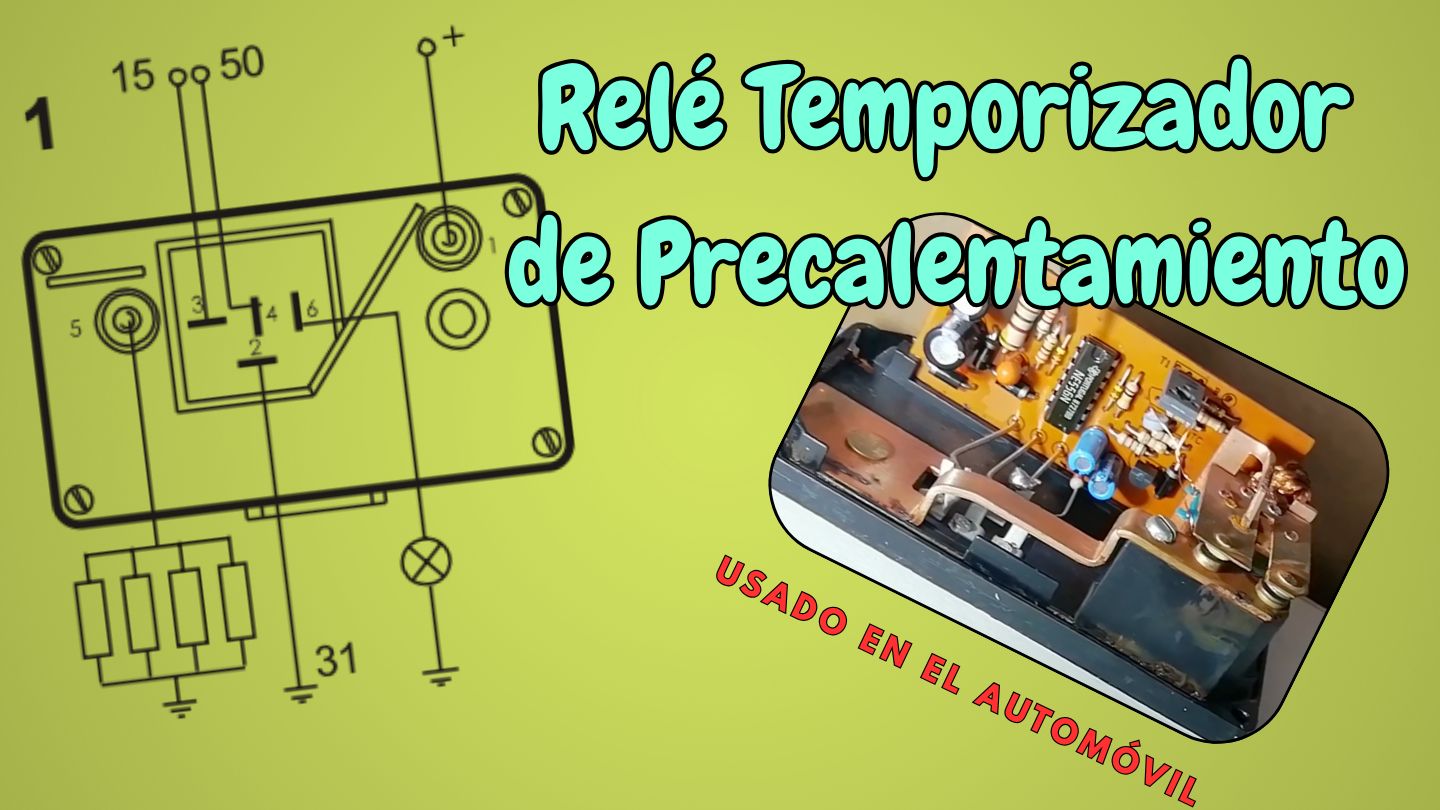

La imagen muestra un relé temporizador de precalentamiento, componente esencial en los motores diésel del automóvil, encargado de gestionar el funcionamiento de las bujías de incandescencia. En la composición se observa tanto el esquema eléctrico de conexión como el interior del relé, donde se identifican los elementos electrónicos responsables de la temporización.
Este relé controla el tiempo durante el cual las bujías permanecen alimentadas antes del arranque del motor, facilitando el encendido en frío, y en muchos sistemas también mantiene una postincandescencia tras el arranque para mejorar la combustión y reducir emisiones. Su funcionamiento depende de parámetros como la temperatura del motor, la tensión de batería y el tiempo de contacto.
La imagen acompaña el contenido técnico publicado en donde se explica en detalle el funcionamiento del relé temporizador de precalentamiento, su esquema eléctrico, los síntomas de avería y los métodos básicos de comprobación en sistemas eléctricos de motores diésel.
Cómo comprobar el relé temporizador de precalentamiento en un motor diésel
Verifica de forma básica el funcionamiento del relé temporizador comprobando alimentación, conmutación y tiempo de activación de las bujías de incandescencia.
Materiales: Relé temporizador de precalentamiento instalado en el vehículo, bujías de incandescencia.
Herramientas: Multímetro (polímetro) o lámpara de pruebas.
Tiempo total: 1,5 horas.
Vídeo relacionado
Ver en YouTube- Paso 1: Localiza el relé temporizador de precalentamiento y accede a sus terminales identificando entrada de positivo, masa y salida hacia las bujías.
- Paso 2: Da contacto y comprueba con el multímetro o lámpara de pruebas que llega alimentación y masa correctas al relé.
- Paso 3: Verifica que el relé conmuta al dar contacto y que aparece tensión en la salida hacia las bujías durante el precalentamiento.
- Paso 4: Mide el tiempo durante el cual la salida permanece activa y observa si se corta o reduce tras el arranque según el sistema.
- Paso 5: Contrasta el comportamiento del relé con el testigo de calentadores y detecta anomalías como ausencia de activación o tiempo excesivo.
Nota técnica: Un tiempo de activación incorrecto puede provocar dificultad de arranque en frío, humo blanco o un funcionamiento irregular en los primeros segundos.
Relé Temporizador de Precalentamiento: Guía completa para su uso y aplicación.
Si necesitas controlar el tiempo de precalentamiento en tu sistema eléctrico, el relé temporizador de precalentamiento es la solución perfecta. En esta guía completa, te explicaremos todo lo que necesitas saber sobre este dispositivo, desde cómo funciona hasta cómo utilizarlo en tu sistema.
¿Qué es un relé temporizador de precalentamiento?
Este tipo de relé es un dispositivo electrónico que permite controlar el tiempo de precalentamiento de un sistema eléctrico. Se utiliza comúnmente en sistemas de calefacción y enfriamiento, pero también puede ser utilizado en otros sistemas eléctricos donde el precalentamiento es necesario.
Cómo funciona un relé temporizador de precalentamiento
Consta de un temporizador y un relé. El temporizador controla el tiempo de precalentamiento, mientras que el relé se encarga de encender o apagar el sistema eléctrico.
Cuando el temporizador está activado, el relé permanece abierto y el sistema eléctrico está apagado. Después de un tiempo predeterminado, el temporizador activa el relé, cerrando el circuito eléctrico y encendiendo el sistema eléctrico.2.
Cómo utilizar un relé temporizador de precalentamiento
Para utilizar este dispositivo, primero debes determinar el tiempo de precalentamiento necesario para tu sistema eléctrico. Una vez que sepas cuánto tiempo necesitas, debes configurar el temporizador del relé para que coincida con ese tiempo.
Luego, debes conectar el relé a tu sistema eléctrico, en este caso las bujias de incandescencia. Si estás utilizando el relé en un sistema de calefacción, debes conectar el relé al termostato del sistema. Si estás utilizando el relé en otro tipo de sistema eléctrico, debes conectarlo al interruptor del sistema.
Una vez que el relé está conectado, debes encender el sistema eléctrico. El relé permanecerá abierto durante el tiempo de precalentamiento configurado en el temporizador. Después de ese tiempo, el relé se activará y encenderá el sistema eléctrico.
Relé temporizador de precalentamiento: bujías de incandescencia en motores diésel
Índice del vídeo
Ventajas del uso de un relé temporizador de precalentamiento
El uso de un relé temporizador presenta varias ventajas, como:
- Ahorro de energía: el relé asegura que el sistema eléctrico solo esté encendido cuando sea necesario, lo que ayuda a reducir el consumo de energía.
- Mayor vida útil del sistema eléctrico: el precalentamiento controlado ayuda a evitar el desgaste excesivo del sistema eléctrico.
- Mayor seguridad: el precalentamiento controlado reduce el riesgo de sobrecalentamiento y otros problemas de seguridad relacionados con el sistema eléctrico.
Esquema eléctrico circuito temporizador de precalentamiento para diesel gratis en PDF
A continuación puedes descargar en PDF esquemas eléctricos completos de sistemas de precalentamiento de bujías, útiles tanto para estudio como para montaje y diagnóstico
Consideraciones al utilizar un relé temporizador de precalentamiento
Al utilizar este relé, es importante tener en cuenta algunas consideraciones, como:
- Configuración adecuada: debes configurar el temporizador del relé correctamente para asegurarte de que el tiempo de precalentamiento sea el adecuado para tu sistema eléctrico.
- Uso adecuado: debes utilizar el relé en el sistema eléctrico adecuado, es decir con la protección del circuito mediante el fusible correspondiente.
El análisis correcto de los esquemas eléctricos y su aplicación en la diagnosis de averías exige comprender tanto la teoría como la práctica. Si quieres seguir profundizando, puedes revisar otros contenidos de Electricidad Automotriz para aprender , dirigidos a quienes estudian automoción o trabajan en el sector de la reparación de vehículos.
Como referencia general sobre el contexto de funcionamiento del sistema de precalentamiento, puede consultarse la entrada de Wikipedia – Motor diésel , donde se describen las características del motor diésel, el proceso de arranque en frío y la necesidad del uso de bujías de incandescencia. Este enlace se incluye únicamente como apoyo contextual.
Preguntas frecuentes sobre el relé temporizador de precalentamiento diésel
¿Qué función tiene el relé temporizador de precalentamiento en un motor diésel?
El relé temporizador de precalentamiento controla el tiempo durante el cual las bujías de incandescencia reciben alimentación antes del arranque. En muchos sistemas también gestiona una postincandescencia tras el arranque para mejorar la combustión en frío.
¿Cómo funciona el sistema de precalentamiento con relé temporizado?
Al dar contacto, el relé alimenta las bujías durante un tiempo calculado según temperatura y tensión de batería. Una vez cumplido ese tiempo, corta o reduce la alimentación, aunque en sistemas modernos puede mantenerla unos segundos después del arranque.
¿Qué síntomas indica un fallo del relé de precalentamiento?
Los síntomas más habituales son dificultad de arranque en frío, humo blanco al arrancar, testigo de calentadores que no se apaga o bujías que permanecen alimentadas más tiempo del debido. En algunos casos el motor arranca, pero lo hace de forma irregular.
¿Puede un relé de precalentamiento defectuoso impedir el arranque del motor?
Sí. Si el relé no alimenta correctamente las bujías de incandescencia, la temperatura en la cámara no es suficiente para iniciar la combustión. Esto se nota especialmente en arranques en frío y con temperaturas ambientales bajas.
¿Cómo se comprueba eléctricamente un relé temporizador de precalentamiento?
Se debe verificar la llegada de positivo y masa al relé, la salida hacia las bujías y el tiempo durante el cual permanece activa. Con un multímetro o lámpara de pruebas se puede comprobar si el relé conmuta correctamente al dar contacto.
¿Qué relación tiene el relé de precalentamiento con el testigo de calentadores?
El relé suele gobernar directamente el encendido del testigo del cuadro. Cuando el relé activa las bujías, el testigo se enciende y se apaga al finalizar el precalentamiento. Si el testigo se comporta de forma anómala, el relé es un punto clave a revisar.
Para afinar el diagnóstico, conviene repasar la sección de componentes eléctricos y electrónicos: te ayudará a identificar tipos de relés, terminales, protecciones y lógica de conmutación, y a distinguir cuándo el fallo está en el propio relé temporizado, en la alimentación/masa o en el circuito de salida hacia las bujías.
Y si quieres entender mejor por qué cambian los tiempos de precalentamiento según temperatura y estado de batería, puedes apoyarte en contenidos de leyes de la electricidad y generación, donde se explican conceptos básicos (tensión, caídas de voltaje y consumo) que afectan directamente al comportamiento del sistema de calentadores en arranque en frío.
