Elevalunas eléctricos circuitos
El esquema eléctrico de elevalunas permite comprender el funcionamiento del sistema de subida y bajada de cristales en el automóvil. En esta guía técnica se estudian los circuitos de elevalunas eléctricos, sus componentes, conexiones, motores, relés y protecciones, aplicados al diagnóstico profesional en el taller.
Se analizan tanto sistemas simples con interruptor directo como configuraciones con módulo de confort, inversión de polaridad y protección contra atrapamiento, acompañados de diagramas eléctricos y esquemas descargables en PDF.
Elevalunas eléctricos del automóvil: circuitos y funcionamiento

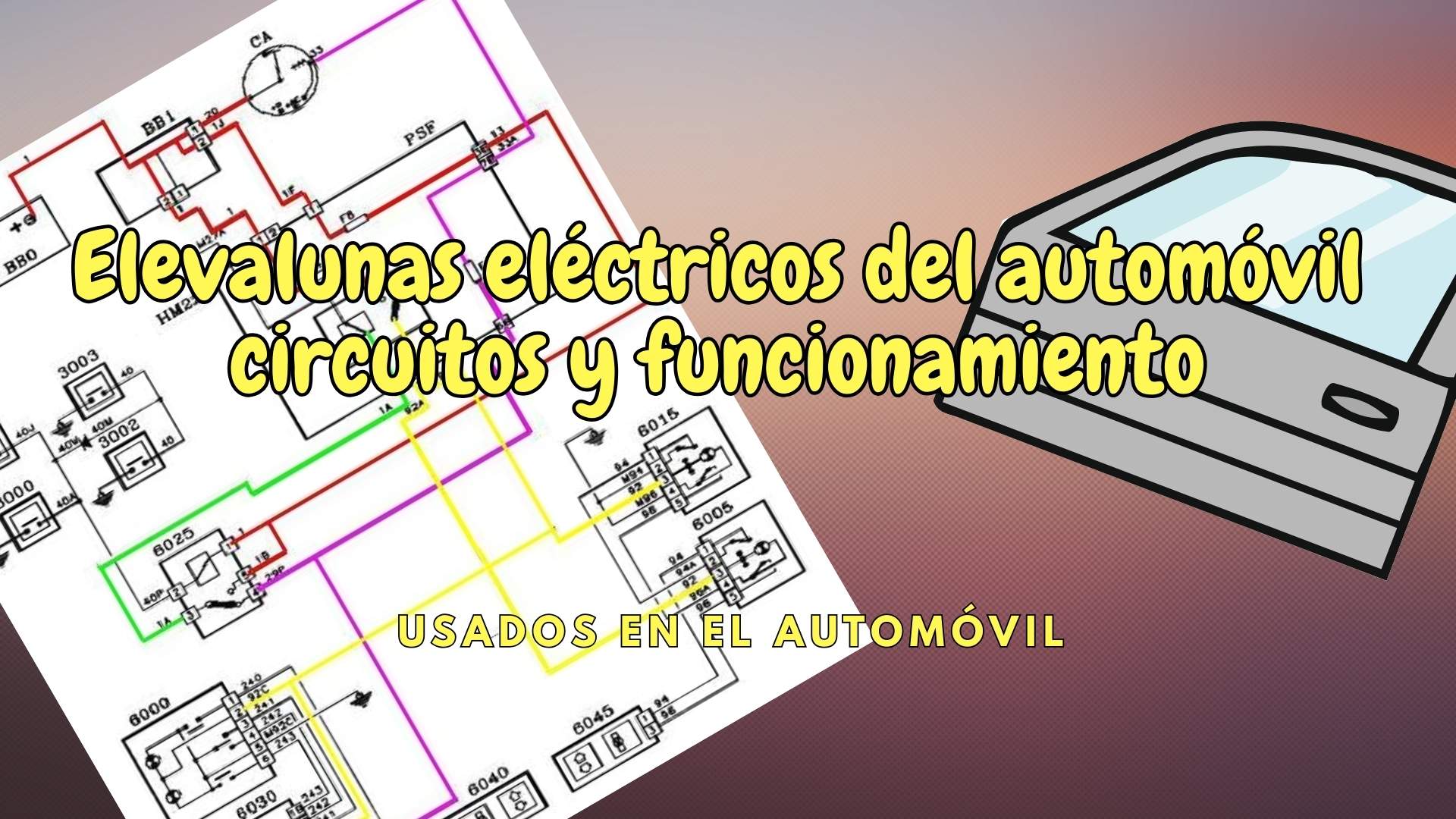

Este circuito incluye todos los elementos esenciales: interruptores de mando, relés de inversión de polaridad, motores eléctricos para levantar o bajar los cristales, fusibles de protección y líneas de alimentación positiva y masa (negativa). El diseño técnico está acompañado por una ilustración gráfica de una puerta con cristal, reforzando visualmente su aplicación práctica. Este tipo de contenido es fundamental para quienes trabajan con electricidad automotriz, ya que permite comprender el funcionamiento del sistema de alza cristales eléctricos, detectar fallas, interpretar esquemas OEM y aplicar soluciones eficaces.
1. Elevalunas eléctricos circuitos. Introducción.
El simple movimiento de apretar un interruptor eléctrico permite que la luna de la puerta se eleve o descienda. En función de las necesidades del usuario del automóvil. El paso de la corriente por los Elevalunas eléctricos circuitos lo permite.
En éste mecanismo se pueden producir averías, unas de índole mecánico, otras eléctricas. Entre las mecánicas se encuentran el descarrilamiento de los cables por falta de alineamiento entre poleas y carretes, debido a haberse forzado el mecanismo para intentar bajar a la fuerza la ventanilla o por una deficiente sustitución y montaje de la luna de la puerta. En otros casos no se utilizan cables si no regletas dentadas accionadas por engranajes.
2. Elevalunas eléctricos. Manejo.
Los elevalunas eléctricos se manejan a través de los paneles de mandos en las puertas. Los mandos elevalunas de las puertas traseras pueden ser bloqueados por medio de un conmutador de seguridad alojado en el panel de mandos lado conductor. (Protección infantil)
Funcionamiento del circuito elevalunas eléctrico en automóviles (básico y real)
Ver marcas de tiempo
- 00:00 – Circuito de elevalunas desde cero: elementos básicos del sistema
- 00:34 – Motor en reposo: doble negativo y por qué no se mueve
- 01:25 – Bajada de luna desde el pulsador del conductor: recorrido de corriente
- 02:14 – Conflicto de mandos: subir en un interruptor y bajar en otro
- 03:11 – Subida de luna: inversión y cambio de sentido de giro del motor
- 04:17 – Circuito real de elevalunas (grupo Stellantis): visión general
- 05:06 – Caja de fusibles, relés y pulsadores de puerta en Stellantis
- 06:14 – Reposo sin contacto y sin apertura de puertas: estados del circuito
- 07:09 – Recorrido de corrientes en reposo para detección de fallas
- 08:17 – Elevalunas al abrir una puerta: cambios en la alimentación
- 09:41 – Bajada de luna con puerta abierta: señales y mandos implicados
- 10:44 – Cambio de sentido de giro del motor: inversión de polaridad paso a paso
- 11:35 – Iluminación de pulsadores y modo manual del elevalunas
Cómo montar y comprobar un circuito básico de elevalunas eléctrico con inversión de polaridad
Monta un circuito de elevalunas de principio con doble pulsador y verifica que el motor invierte el giro para subir y bajar la luna sin errores de mando.
Materiales: Motor de elevalunas, dos pulsadores (conductor y acompañante) para inversión, cableado eléctrico, fusible de protección, regletas de conexión,fuente de 12 V (batería).
Herramientas: Multímetro (polímetro/tester), pelacables/tenaza para terminales.
- Paso 1: Identifica la alimentación del circuito (positivo permanente +30 o bajo contacto +15) y define un punto de masa fiable para el retorno.
- Paso 2: Inserta un fusible en la línea de positivo y distribuye la alimentación hacia los mandos del elevalunas, dejando accesibles las conexiones para medir.
- Paso 3: Cablea los dos pulsadores de forma que, en reposo, el motor quede con ambos bornes referenciados a masa y, al accionar, se aplique positivo a uno de los terminales.
- Paso 4: Conecta el motor y comprueba la bajada y la subida accionando cada mando, verificando que el sentido de giro cambia por inversión de polaridad.
- Paso 5: Si hay conflicto de mandos o no se mueve, mide con multímetro en los bornes del motor al accionar y corrige el cableado hasta que aparezcan polaridades opuestas en subida y bajada.
Nota técnica: En muchos sistemas, el motor queda a masa por ambos bornes en reposo y solo gira cuando un pulsador aplica positivo a uno de ellos, invirtiéndose la polaridad para cambiar el sentido. Si se actúa sobre los dos mandos simutáneamente en sentido contrario; el motor se detiene.
Vídeo relacionado
Ver en YouTubeTiempo total: Tres horas
3. Funciones de los elevalunas eléctricos.
El elevalunas posee las siguientes funciones específicas:
- Descenso y ascenso automáticos
- Descenso y ascenso
- Apertura y cierre de las ventanillas por medio de la llave del vehículo aplicada exteriormente.
3.1. Funciones con el encendido conectado. +15
Descenso automático, ascenso automático.
Desde la puerta del conductor se pone en funcionamiento un ciclo automático de los elevalunas delanteros, a base de oprimir el mando correspondiente hasta llegar al segundo punto de resistencia.
Desde las demás puertas no puede realizarse el ciclo automático.
Descenso. Ascenso.
Al llegar al primer punto de resistencia con el mando elevalunas en la puerta del conductor o accionando los mandos elevalunas en las puertas restantes se produce el desplazamiento del cristal durante el tiempo que se mantenga accionado el mando.
Interrupción del ascenso o bien descenso automático.
Accionando una vez más el mando para la ventanilla en cuestión se interrumpe el ciclo automático.
3.2. Funciones con el encendido desconectado.
No es posible el ciclo automático con los elevalunas
Mantenimiento de la función.
El mando elevalunas puede ser accionado hasta 10 minutos después de desconectar el encendido, bajo la condición de que no se haya abierto ninguna puerta delantera.
El sistema concluye los ciclos de ascenso o descenso iniciados.
Apertura de las ventanas por medio de la llave del vehículo
La instrucción de DESBLOQUEAR ZV debe estar dada durante más de 2 segundos
Este modelo diferencia entre los ciclos automáticos de ascenso y descenso con respecto a los ciclos simples a través de un factor de tiempo: Si se oprime el mando durante menos de 300 ms se realiza un ciclo automático.
4. Elevalunas eléctricos. Sus circuitos.
Anexo II: Esquema real de elevalunas eléctrico (Citroen Xara 2)
5. Circuito elevalunas (caso práctico). Lo montamos.
Esquemas eléctricos circuitos elevalunas gratis en PDF
A continuación puedes descargar en PDF esquemas eléctricos completos de sistemas de elevalunas en el automóvil, útiles tanto para estudio como para montaje y diagnóstico
Este PDF incluye diagramas eléctricos del sistema de elevalunas, con esquemas completos y circuitos de principio con uno y dos pulsadores. Se representan las trayectorias de la corriente según la maniobra del conductor o acompañante, facilitando el estudio del funcionamiento, la interpretación de esquemas y el diagnóstico de averías eléctricas en sistemas de confort del automóvil.
Si tu objetivo es mejorar la capacidad de interpretar esquemas, localizar averías y comprender el comportamiento de los sistemas eléctricos del automóvil, encontrarás información complementaria en otros contenidos de Electricidad Automotriz aplicada, pensados para el aprendizaje continuo y el uso profesional.
Preguntas frecuentes sobre los elevalunas eléctricos del automóvil
¿Cómo funciona el circuito de un elevalunas eléctrico?
El circuito del elevalunas alimenta un motor eléctrico que cambia el sentido de giro según el mando accionado. Mediante inversión de polaridad, el motor sube o baja la luna, mientras fusibles y relés protegen el sistema frente a sobrecargas.
¿Por qué el motor del elevalunas no se mueve en reposo?
En reposo, el motor suele quedar conectado a masa por ambos bornes, lo que impide su giro. Solo al accionar un pulsador se aplica positivo a uno de los terminales, invirtiendo la polaridad y provocando el movimiento de subida o bajada.
¿Por qué un elevalunas funciona solo desde la puerta del conductor?
Este fallo suele deberse a un problema en el pulsador de la puerta afectada, en el cableado entre puertas o en el sistema de bloqueo infantil. El mando del conductor actúa como maestro y puede seguir funcionando aunque los demás estén averiados.
¿Por qué los elevalunas dejan de funcionar al quitar el contacto?
Muchos vehículos permiten el uso de elevalunas solo durante un tiempo tras quitar el contacto. Pasado ese intervalo o al abrir una puerta, la unidad de control corta la alimentación para proteger la batería y evitar accionamientos involuntarios.
¿Qué es el sistema antipinzamiento del elevalunas?
El antipinzamiento detecta un aumento anormal de consumo o resistencia durante la subida. Si se detecta un obstáculo, el sistema invierte el movimiento del motor para evitar lesiones o daños, siendo una función de seguridad obligatoria en muchos vehículos modernos.
¿Qué comprobar cuando un elevalunas eléctrico no funciona?
Se deben revisar fusibles, alimentación, masas, pulsadores y cableado de la puerta. Si el motor no actúa, conviene comprobar si recibe tensión al accionar el mando y descartar averías mecánicas como cables rotos o mecanismos atascados.
Para completar este estudio, te interesa revisar la sección de diagramas eléctricos: ahí verás cómo se representan en esquema la inversión de polaridad, los estados en reposo (doble masa), las protecciones (fusibles/relés) y las trayectorias de corriente, clave para diagnosticar fallos típicos en puertas, pasamuros y mandos maestro/esclavo.
Si quieres ampliar desde la base (tipos de sistemas, funciones de confort como subida automática, antipinzamiento y gestión tras quitar el contacto), puedes seguir con la guía del área elevalunas eléctricos, donde se conectan estos conceptos con averías reales y comprobaciones rápidas con multímetro en taller.
