Circuito de intermitencia
El circuito de intermitencia del automóvil es el sistema encargado de generar el parpadeo rítmico de los intermitentes y luces de emergencia, permitiendo señalizar maniobras de forma segura. En esta guía técnica encontrarás el esquema eléctrico explicado paso a paso, junto con el funcionamiento del relé intermitente (49/49a/31), el mando y las lámparas, el ritmo de destello y las claves para comprobar y diagnosticar averías tanto en sistemas clásicos como en versiones electrónicas modernas.
Circuito de intermitencia del automóvil: cómo funciona y cómo diagnosticar fallos
La imagen muestra el montaje del circuito de intermitencia del automóvil, representado mediante componentes reales utilizados en el sistema de señalización luminosa del vehículo. Se identifican claramente el relé intermitente, el cableado, las regletas de conexión y las lámparas, elementos esenciales para generar el parpadeo característico de los intermitentes.
1. Introducción al circuito de intermitencia, direccionales o Flasher
El circuito de intermitencia permite activar de forma intermitente las luces de señalización para indicar maniobras como giros o cambios de carril, siendo un sistema fundamental para la seguridad vial. El relé de intermitencia controla el encendido y apagado periódico de las lámparas, adaptando su funcionamiento según la carga del circuito o el tipo de iluminación instalada.
Este contenido forma parte de la categoría Diagramas y esquemas eléctricos automotrices , donde se recopilan esquemas reales de sistemas del automóvil orientados a la interpretación correcta de circuitos y al diagnóstico de averías en el entorno de taller.
2. Conceptos básicos sobre la intermitencia
Desde el punto de vista técnico, el sistema de intermitencia del automóvil debe generar un ritmo de destello claramente perceptible por el resto de usuarios de la vía. En los sistemas clásicos, este parpadeo se obtiene mediante relés térmicos o bimetálicos, cuya frecuencia depende directamente de la intensidad de corriente y de la carga conectada al circuito. La normativa de tráfico y homologación de vehículos establece rangos de funcionamiento para esta frecuencia —normalmente en torno a 60 a 120 destellos por minuto— de modo que un parpadeo excesivamente rápido o irregular actúa como señal de fallo, habitualmente asociado a una lámpara fundida, una mala conexión o una carga incorrecta.
Explicación técnica en vídeo
Como apoyo a la comprensión del circuito de intermitencia, en este vídeo se explica el funcionamiento del flasher bimetálico , analizando sus tipos, el diagrama interno y el principio físico que genera el ritmo de parpadeo en función de la corriente y la carga del circuito.
Esta explicación es especialmente útil para interpretar síntomas como el destello acelerado por lámpara fundida o por carga incorrecta.
3. Cómo montar y comprobar un circuito de intermitencia clásico con relé (49/49a/31)
Monta un circuito de intermitencia clásico en un bastidor y verifica su funcionamiento midiendo consumos y ritmo de destello.
Materiales: Bastidor de montaje, llave de luces, relé de destellos, cuatro bombillas con sus portalámparas, cable, batería, terminales.
Herramientas: Destornillador, alicates, polímetro (multímetro).
- Paso 1: Distribuye en el bastidor el relé de destellos, la llave/mando, las regletas de conexión y las lámparas, dejando el cableado accesible y ordenado.
- Paso 2: Identifica los terminales del relé (49, 31 y 49a) y determina el terminal común y las salidas de derecha e izquierda en el mando según la correspondencia de cables.
- Paso 3: Alimenta el relé conectando 49 a positivo de batería a través de un fusible y 31 a negativo de batería (masa).
- Paso 4: Conecta 49a al cursor/terminal central del mando y cablea las lámparas en paralelo separando el positivo de intermitencia izquierda y el positivo de intermitencia derecha, unificando los negativos a batería.
- Paso 5: Comprueba el parpadeo en ambos lados, corrige conexiones si hay fallos y mide la intensidad con ritmo normal y con ritmo rápido (carga anómala) para calcular la potencia consumida en derechas e izquierdas.
Tiempo total: 3 horas.
Nota técnica: Un destello acelerado suele indicar una lámpara fundida, un defecto de portalámparas o una carga incorrecta (especialmente con LED sin compensación).
4. Montaje de la práctica
4.1. El diagrama eléctrico de intermitencia a montar
Diagramas eléctricos del circuito de intermitencia GRATIS (PDF)
Para facilitar la interpretación del sistema y el trabajo en taller, se ofrece un PDF con diagramas eléctricos del circuito de intermitencia , donde se representan los esquemas más habituales utilizados en automoción para el análisis del relé, el mando y las lámparas, orientado a la formación técnica y al diagnóstico de averías.
4.2. Objetivos
- Adiestrar al alumno en el manejo del polímetro y herramientas de trabajo.
- Conocer los elementos que componen el circuito de intermitencia.
- Identificar los componentes utilizados en el diagrama del flasher.
4.3. Orientaciones
Distribuir de forma lógica los componentes sobre el bastidor de montaje, cablear el circuito, verificar su funcionamiento y documentarlo con fotografías o vídeo.
5. Material y herramientas necesarias
- Bastidor de montaje.
- Llave de luces.
- Relé de destellos.
- Cuatro bombillas con sus portalámparas, cable, batería y terminales.
- Destornillador, alicates y polímetro.
6. Tiempo destinado al montaje
Tres horas se consideran suficientes para realizar el montaje completo.
7. Medidas y cálculos a realizar
– Medida de intensidad que circula por el circuito que destella a una frecuencia apropiada.
– Medida de intensidad consumida por el circuito que destella con frecuencia rápida (bombilla fundida).
– Cálculo de la potencia instalada/consumida por el circuito de derechas.
– Cálculo de la potencia consumida por el circuito de izquierdas.
8. Criterios de evaluación
Una vez concluida la práctica y para poder llevar a cabo una calificación de la misma se tendrán en cuenta los siguientes criterios de evaluación:
- Realiza la práctica en el tiempo asignado con orden y limpieza.
- Entrega a través del Internet (según las instrucciones impartidas) un vídeo y/o reportaje fotográfico explicando el funcionamiento del circuito, mostrando las medidas de corriente que se solicitan.
9. Circuito de intermitencia del automóvil: montaje, funcionamiento y diagnóstico de averías
El circuito de intermitencia, también conocido como sistema de direccionales o luces de giro, es un elemento esencial de la seguridad activa del vehículo. En este vídeo se explica de forma práctica cómo montar paso a paso un circuito de intermitentes convencional, identificando cada uno de sus componentes eléctricos y su función dentro del sistema.
A lo largo del contenido se analizan el mando de intermitencias sin electrónica, el relé de intermitencia o flasher, los pilotos traseros y el diagrama eléctrico básico de parpadeo. Además, se estudian averías reales como falsos contactos, fallos en el mando o problemas en la electrónica del relé, fundamentales para el diagnóstico eléctrico del automóvil.
Montamos y explicamos el circuito de intermitencia real y clásico #2
9.3 Índice del vídeo
Ver marcas de tiempo
- 00:00 – ¿Cómo montar el circuito de intermitencia? Elementos que lo componen. Intro.
- 00:32 – El mando (convencional, sin electrónica, con pistas de circuito) Renault Scenic II
- 01:54 – Relé de intermitencia o flasher. Sus terminales (49, 31 y 49a) (+, -, C) (X, L,-, P)
- 03:54 – El conmutador de destellos lo preparamos para la practica, mando seccionado
- 04:45 – El diagrama de circuito de parpadeos a montar. Diagrama básico
- 07:11 – ¿Cómo obtener los terminales del mando? ¿A qué cables corresponde?
- 08:36 – Avería en el mando de intermitencia. Reparado y a funcionar
- 09:40 – Terminal común, terminal positivo intermitencia derechas e izquierdas
- 10:40 – Plafón de pilotos traseros. Determinación de sus terminales
- 13:13 – Empezamos a montar (la práctica) el circuito de intermitencia
- 17:45 – Comprobamos el funcionamiento del circuito. Rectificamos conexiones
- 18:43 – Las averías que presenta el circuito de intermitencia. Su diagnosis
- 18:53 – ¿Por qué destellan a diferente ritmo las intermitencias de derecha e izquierda?
- 19:35 – Averías en el mando de intermitencia. Falsos o malos contactos
- 20:01 – Averías en la electrónica de control del relé
Circuito de intermitencia en vehículos modernos con módulo electrónico (BCM)
En los vehículos modernos, el circuito de intermitencia ya no depende necesariamente de un relé térmico o bimetálico independiente. En muchos modelos actuales, la función de intermitencia está integrada dentro de la BCM (Body Control Module) o módulo de control de carrocería, que gestiona electrónicamente el encendido y apagado de las lámparas mediante transistores o señales PWM.
En estos sistemas, el ritmo de parpadeo no depende directamente de la carga como ocurría en los relés clásicos. El módulo electrónico monitoriza el consumo de corriente de cada línea y detecta automáticamente anomalías como bombillas fundidas, cortocircuitos o sobrecargas. Cuando detecta una lámpara defectuosa, modifica la frecuencia de destello para avisar al conductor, reproduciendo el efecto de parpadeo rápido, pero generado electrónicamente.
Además, en vehículos con iluminación LED, el control electrónico es imprescindible, ya que el bajo consumo de estos dispositivos no permitiría el funcionamiento correcto de un relé térmico convencional. Por ello, el módulo adapta la señal de salida sin necesidad de resistencias adicionales en sistemas originales de fábrica.
Desde el punto de vista de diagnosis, el circuito de intermitencia moderno requiere el uso de equipo de diagnóstico para comprobar estados, códigos de avería y señales de activación. El técnico ya no solo mide tensión en el terminal 49 o 49a, sino que debe verificar la orden de activación enviada por la unidad de control y el estado de las salidas electrónicas del módulo.
10. Preguntas técnicas clave sobre el circuito de intermitencia del automóvil
10.1. ¿Qué función cumple el relé de intermitencia en el sistema eléctrico del automóvil?
El relé de intermitencia es el encargado de generar el encendido y apagado periódico de las luces de señalización. Controla el paso de corriente hacia las lámparas y establece el ritmo de parpadeo según la carga eléctrica del circuito.
10.2. ¿Por qué el intermitente parpadea más rápido cuando una bombilla está fundida?
Cuando una bombilla se funde, el consumo del circuito disminuye. El relé detecta esa carga anómala y acelera el parpadeo como aviso visual de una posible avería en el sistema.
10.3. ¿Cuáles son los terminales habituales de un relé intermitente y qué significa cada uno?

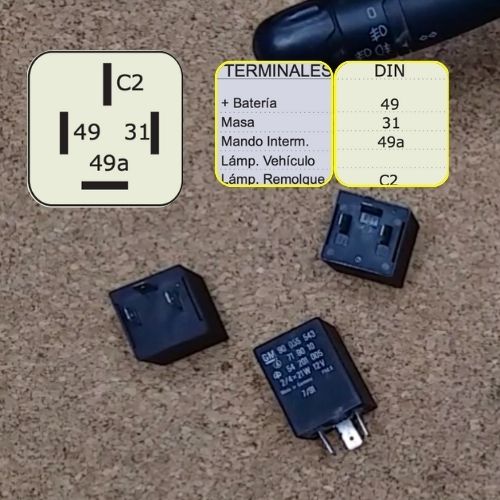

Los relés más comunes siguen la norma DIN 72552: el terminal 49 corresponde a la alimentación positiva, el 31 a la masa y el 49a a la salida hacia el mando de intermitentes.
10.4. ¿Qué diferencias hay entre un relé intermitente clásico y uno electrónico?
El relé clásico utiliza un sistema bimetálico dependiente del consumo de las lámparas. El relé electrónico regula el parpadeo mediante circuitos electrónicos y es más compatible con bombillas LED.
10.5. ¿Cómo se puede comprobar un circuito de intermitencia con un multímetro?
Se comprueba midiendo tensión, continuidad y consumo de corriente durante el parpadeo. Comparar valores normales y anómalos ayuda a localizar fallos de lámparas, masas o conexiones.
10.6. ¿Qué diferencia hay entre intermitentes y luces de emergencia (warning)?
Los intermitentes indican giros o cambios de carril activando un solo lado del vehículo. Las luces de emergencia, o warning, activan ambos intermitentes para advertir una detención o situación de peligro.
10.7. ¿Qué problemas aparecen al montar intermitentes LED sin relé o resistencia adecuada?
El bajo consumo de los LED puede provocar parpadeo rápido o ausencia de destello. Para evitarlo, se deben usar resistencias de carga o relés electrónicos compatibles con LED.
Si quieres llevar el circuito un paso más allá, simulamos la intermitencia del automóvil con Arduino se muestra cómo simular el funcionamiento real de los intermitentes mediante programación y relés.
Si quieres profundizar en la interpretación de esquemas eléctricos, la diagnosis de fallas y el funcionamiento real de los sistemas eléctricos del vehículo, es recomendable ampliar la información con contenidos complementarios. En la sección de Electricidad y electrónica Automotriz encontrarás artículos orientados tanto a la formación técnica como al trabajo práctico en taller, con ejemplos aplicables a automóviles de uso cotidiano.
Para ampliar la visión del sistema de señalización y comprender cómo se integran los intermitentes dentro del conjunto de luces del vehículo, es recomendable profundizar en los circuitos eléctricos de alumbrado del automóvil . En ese contenido se analiza la estructura completa del sistema de iluminación, incluyendo alimentación, protecciones, interruptores, relés, cableado y esquemas eléctricos básicos, lo que permite entender la relación entre alumbrado, señalización y seguridad vial desde un enfoque técnico y de diagnóstico en taller.
