Partes del motor de arranque del automóvil (31 piezas)
En este vídeo se explican las partes del motor de arranque del automóvil, mostrando hasta 31 componentes y piezas que forman este sistema eléctrico fundamental. Podrás identificar cada elemento, aprender su función y comprobar tus conocimientos mediante el formulario, los subtítulos y la marca temporal del vídeo.
¿Qué es el motor de arranque y qué partes lo forman?
El motor de arranque es un dispositivo eléctrico encargado de transformar la energía eléctrica de la batería en energía mecánica para poner en movimiento el motor térmico del vehículo. Está compuesto por diversos elementos como el inducido, el estator, las escobillas, el solenoide o relé de arranque y el mecanismo de acoplamiento conocido como bendix.
Cada uno de estos componentes cumple una función específica dentro del sistema de arranque, permitiendo que el motor térmico alcance las revoluciones necesarias para iniciar la combustión.
Funcionamiento del motor de arranque explicado
Cuando el conductor acciona la llave de contacto o el botón de arranque, la corriente procedente de la batería activa el solenoide. Este componente desplaza el piñón de ataque hacia el volante de inercia del motor y, simultáneamente, cierra el circuito principal que alimenta el motor eléctrico de arranque.
El motor eléctrico genera el par necesario para girar el cigüeñal hasta que el motor térmico comienza a funcionar por sí mismo.
Las 31 partes del motor de arranque
Un motor de arranque está formado por numerosos componentes eléctricos y mecánicos que trabajan conjuntamente para transformar la energía eléctrica de la batería en movimiento rotativo capaz de girar el motor térmico. A continuación se enumeran las principales piezas que pueden encontrarse en un motor de arranque convencional.
El número exacto de piezas puede variar según el fabricante…- Carcasa o cuerpo
- Inducido o rotor
- Eje del inducido
- Colector
- Delgas del colector
- Bobinas del inducido
- Estator o campo magnético
- Bobinas de campo
- Imanes permanentes (según diseño)
- Escobillas
- Portaescobillas
- Muelles de escobillas
- Tapa trasera
- Tapa delantera
- Casquillos o rodamientos
- Solenoide o automático de arranque
- Bobina de atracción
- Bobina de retención
- Núcleo móvil del solenoide
- Horquilla de accionamiento
- Muelle de retorno
- Piñón de ataque
- Mecanismo bendix
- Rueda libre
- Tope del piñón
- Corona dentada del volante motor (elemento asociado)
- Contactos de potencia del solenoide
- Terminal de alimentación
- Terminal de mando
- Aislantes internos
- Tornillería y elementos de fijación
Nombres de las partes del motor de arranque
Las partes del motor de arranque pueden variar ligeramente según el fabricante, pero en general incluyen componentes eléctricos, mecánicos y de accionamiento. Conocer el nombre de cada pieza permite realizar diagnósticos y reparaciones con mayor precisión.
Entre los elementos más importantes se encuentran el inducido, el estator, las escobillas, el solenoide, el mecanismo bendix, el piñón de ataque, los contactos de potencia y los rodamientos o casquillos de apoyo.
Identificación de las partes del motor de arranque

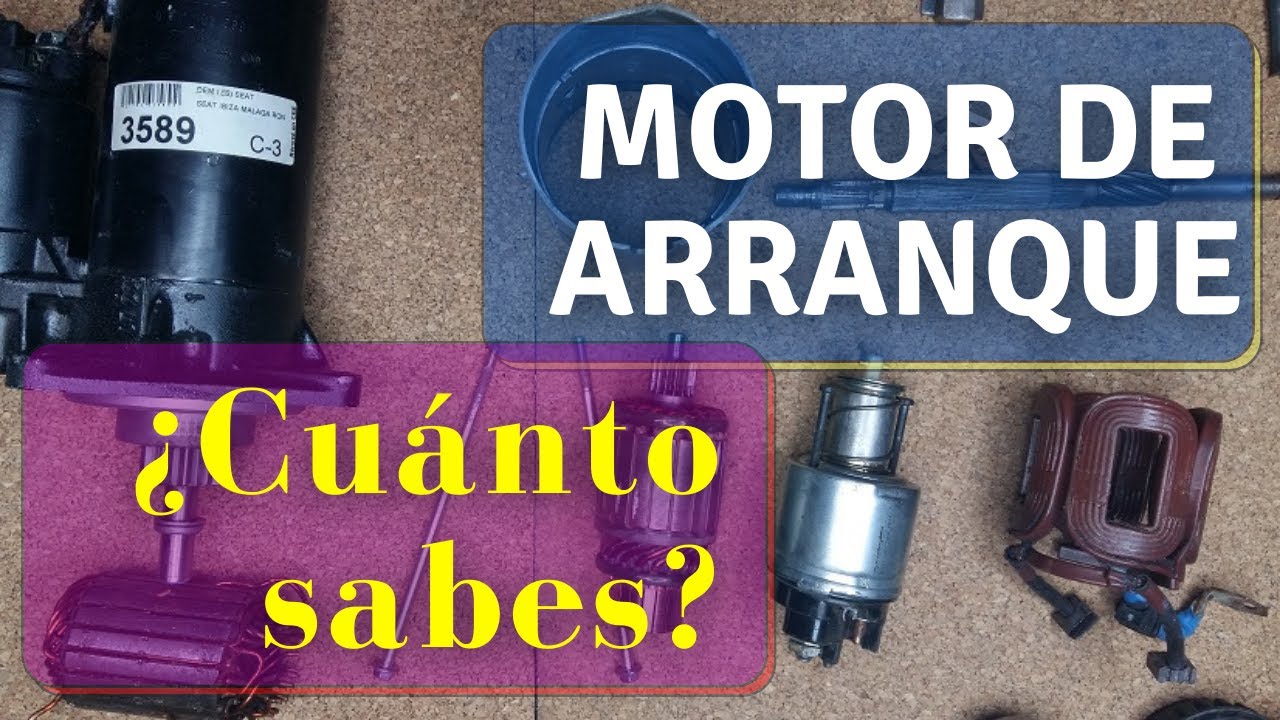

La identificación correcta de las partes del motor de arranque es fundamental para realizar diagnósticos, reparaciones y comprobaciones eléctricas en el sistema de arranque del automóvil. En este vídeo se muestran los componentes reales desmontados, permitiendo reconocer su forma, ubicación y función dentro del conjunto.
Este tipo de ejercicios resulta especialmente útil para estudiantes de electromecánica y profesionales del sector automoción, ya que facilita el aprendizaje visual y la comprensión del funcionamiento interno del motor de arranque.
Para reforzar el aprendizaje, puedes utilizar los subtítulos del vídeo con el nombre de cada pieza, avanzar mediante la marca temporal o realizar el formulario de autoevaluación asociado.
Este contenido forma parte del sistema de arranque del vehículo.
Diagnóstico básico del motor de arranque
Las averías más comunes en el motor de arranque suelen estar relacionadas con el desgaste de escobillas, fallos en el solenoide, problemas de alimentación eléctrica o daños en el mecanismo bendix. Un diagnóstico correcto requiere comprobar tensiones, caídas de voltaje, consumo de corriente y estado mecánico de los componentes.
Resumen del vídeo
En este vídeo se muestran de forma práctica las diferentes partes del motor de arranque, explicando su función, ubicación y características técnicas. Se trata de un recurso didáctico orientado al aprendizaje visual de los componentes internos del sistema de arranque del automóvil.
Preguntas frecuentes sobre las partes del motor de arranque
¿Cuántas piezas tiene un motor de arranque?
El número de piezas de un motor de arranque puede variar según el fabricante y el diseño, pero normalmente se encuentran entre 20 y 40 componentes, incluyendo elementos eléctricos, mecánicos y de accionamiento como el inducido, el solenoide y el mecanismo bendix.
¿Cuáles son las partes principales del motor de arranque?
Las partes principales del motor de arranque son el inducido o rotor, el estator, las escobillas, el colector, el solenoide o automático de arranque y el mecanismo de acoplamiento conocido como bendix.
¿Qué función tiene el solenoide de arranque?
El solenoide permite el desplazamiento del piñón hacia el volante motor y conecta el circuito eléctrico de potencia del motor de arranque cuando el conductor acciona la llave o el botón de arranque.
¿Por qué puede fallar un motor de arranque?
Las causas más frecuentes son desgaste de escobillas, batería descargada, conexiones defectuosas, fallos en el solenoide o problemas mecánicos en el bendix.
