Diagnóstico de batería de plomo-ácido con densímetro
Diagnóstico de batería de plomo-ácido con densímetro
Las baterías de plomo-ácido siguen siendo uno de los acumuladores más utilizados en el sistema eléctrico del automóvil. Su correcto funcionamiento es fundamental para garantizar el arranque del motor y el suministro de energía a los distintos sistemas eléctricos del vehículo. Por ello, el diagnóstico de su estado resulta una operación básica en el mantenimiento y reparación de vehículos.
Uno de los métodos clásicos para comprobar el estado de carga de este tipo de baterías consiste en medir la densidad del electrolito mediante un densímetro o hidrómetro automotriz. Este instrumento permite determinar, de forma rápida y directa, la concentración del ácido en cada vaso de la batería y, a partir de este valor, estimar el estado de carga y detectar posibles anomalías en el acumulador.
Si quieres conocer con más detalle qué es este instrumento y cómo funciona, puedes consultar el artículo dedicado al densímetro y su utilización en automoción.
Diagnóstico de una batería de plomo-ácido mediante medición de la densidad del electrolito
La densidad del electrolito en una batería de plomo-ácido permite estimar su estado de carga. En una batería completamente cargada la densidad suele situarse aproximadamente entre 1,26 y 1,28 g/cm³ a 25 °C. Valores más bajos indican distintos niveles de descarga, mientras que diferencias importantes entre vasos pueden señalar un elemento defectuoso o sulfatado dentro del acumulador.
El diagnóstico de baterías de plomo-ácido mediante densímetro permite evaluar el estado real del acumulador midiendo la densidad del electrolito en cada celda. Este procedimiento técnico es habitual en el mantenimiento del sistema eléctrico del automóvil, ya que permite detectar baterías descargadas, celdas defectuosas o desequilibrios entre vasos. La medición se realiza aspirando electrolito con un hidrómetro automotriz y comparando la densidad del ácido sulfúrico con los valores de referencia para determinar el estado de carga de la batería del coche.
Objetivos de la práctica
Comprender el procedimiento de diagnóstico de una batería de plomo-ácido mediante la medición de la densidad del electrolito. A través de esta práctica se pretende identificar el estado de carga de la batería, conocer el funcionamiento del densímetro y aprender a interpretar correctamente los valores obtenidos en cada vaso del acumulador.
Además, el alumno deberá relacionar la densidad del electrolito con el estado de carga de la batería y detectar posibles anomalías, como diferencias de densidad entre vasos o valores anormalmente bajos que indiquen deterioro o descarga del acumulador.
Fundamento de la medición de densidad en baterías de plomo-ácido
En las baterías de plomo-ácido el electrolito está formado por una mezcla de agua y ácido sulfúrico. Durante los procesos de carga y descarga se producen reacciones químicas que modifican la concentración del ácido, lo que provoca variaciones en la densidad del electrolito.
Cuando la batería está completamente cargada, la concentración de ácido sulfúrico es mayor y la densidad del electrolito aumenta. Por el contrario, durante la descarga se forma sulfato de plomo en las placas y parte del ácido pasa a formar agua, lo que reduce la densidad del electrolito. Por esta razón, la medición de la densidad permite estimar el estado de carga de la batería.
Material y herramientas necesarias
Para realizar el diagnóstico de una batería de plomo-ácido mediante la medición de la densidad del electrolito se requieren los siguientes materiales y herramientas:
Trapos o material absorbente para posibles derrames.
Batería de plomo-ácido convencional «abierta».
Densímetro para baterías.
Guantes de protección resistentes a productos químicos.
Gafas de seguridad.
Equipos de protección individual (EPI) necesarios
Durante la manipulación de baterías de plomo-ácido existe riesgo de contacto con ácido sulfúrico y de proyección de pequeñas gotas de electrolito. Por este motivo es imprescindible utilizar los equipos de protección individual adecuados para evitar accidentes y garantizar la seguridad durante la práctica.
Ropa de trabajo o bata de protección.
Guantes de protección resistentes a productos químicos.
Gafas de seguridad para evitar salpicaduras en los ojos.
El uso de equipos de protección individual es fundamental durante la manipulación y diagnóstico de baterías de plomo-ácido, ya que el electrolito contiene ácido sulfúrico y puede provocar salpicaduras o quemaduras químicas. Para conocer con más detalle qué elementos de protección se utilizan habitualmente en trabajos de electromecánica, puedes consultar también la guía sobre EPI básicos en electromecánica.
Procedimiento para medir la densidad del electrolito con densímetro
El diagnóstico de una batería de plomo-ácido mediante densímetro consiste en medir la densidad del electrolito en cada vaso del acumulador y comparar los valores obtenidos para determinar el estado de carga y detectar posibles diferencias entre elementos. El flotador del densímetro se elevará dentro del tubo graduado indicando el valor de la densidad del electrolito. Este valor debe anotarse para cada vaso de la batería, repitiendo el procedimiento en todos ellos para poder comparar los resultados obtenidos.
- Retirar los tapones de los vasos de la batería. En primer lugar se retiran los tapones de los vasos para acceder al electrolito. Antes de realizar la medición conviene comprobar que el nivel del electrolito es adecuado y que no existen impurezas visibles.
- Introducir el densímetro en el electrolito. A continuación se introduce la punta del densímetro en el interior del vaso de la batería, asegurándose de que la boca del instrumento queda completamente sumergida en el electrolito.
- Aspirar una pequeña cantidad de electrolito. Mediante la pera de goma del densímetro se aspira una pequeña cantidad de electrolito hasta que el flotador quede libre dentro del tubo graduado del instrumento. Cuidado de no golpear las placas.

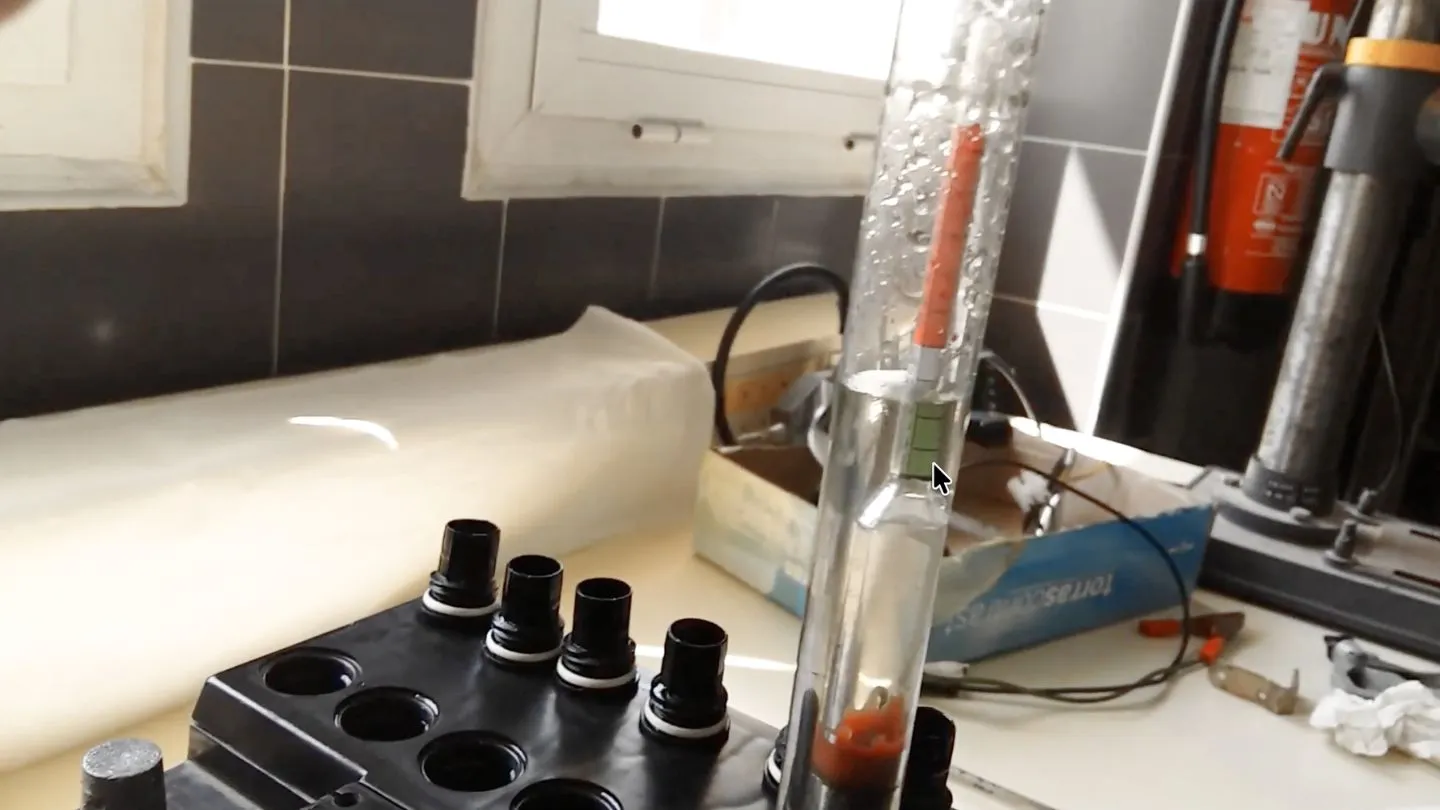

- Leer el valor de densidad indicado por el flotador. El flotador del densímetro se elevará dentro del tubo graduado indicando el valor de la densidad del electrolito. Este valor debe observarse con precisión y anotarse.
- Repetir la medición en todos los vasos de la batería. El procedimiento debe repetirse en cada uno de los vasos de la batería, registrando las densidades obtenidas para poder comparar los resultados entre los distintos vasos de la batería.
- Comparar los valores obtenidos. Finalmente se comparan los valores de densidad medidos en todos los vasos. Diferencias importantes entre ellos pueden indicar un desequilibrio interno o un posible fallo en uno de los elementos de la batería.
Hoja de registro de diagnóstico de batería con densímetro
| Vehículo | ______________________ | Matrícula | ______________________ |
| Batería (marca/modelo) | ______________________ | Capacidad (Ah) | ______________________ |
| Temperatura del electrolito (°C) | ________ | Fecha | ______________________ |
| Prueba con el densímetro | Vaso 1 | Vaso 2 | Vaso 3 | Vaso 4 | Vaso 5 | Vaso 6 |
|---|---|---|---|---|---|---|
| Nivel del electrolito (Bien/Mal) | ||||||
| Partículas en el electrolito (Bien/Mal) | ||||||
| Densidad medida (Dt) | ||||||
| Densidad corregida a 25 °C (D25) | ||||||
| Densidad similar entre vasos (Bien/Mal) |
Corrección de densidad por temperatura:
D25 = Dt + 0,0007 (T − 25)
| Diagnóstico final de la batería | ________________________________________ |
| Observaciones | ________________________________________ |
Durante la práctica es recomendable registrar las mediciones obtenidas en cada vaso de la batería. Esto permite comparar los valores de densidad, detectar posibles diferencias entre elementos y realizar un diagnóstico más preciso del estado del acumulador.
¿Qué indica la densidad del electrolito en una batería de plomo-ácido?
Los valores de densidad obtenidos con el densímetro permiten estimar el estado de carga de la batería. En una batería completamente cargada la densidad del electrolito suele situarse aproximadamente alrededor de 1,28 g/cm³, mientras que valores más bajos indican distintos niveles de descarga.
Además del valor absoluto de densidad, es importante comparar las mediciones entre los distintos vasos de la batería. Diferencias significativas entre ellos pueden indicar un posible fallo interno o deterioro de uno de los elementos del acumulador.

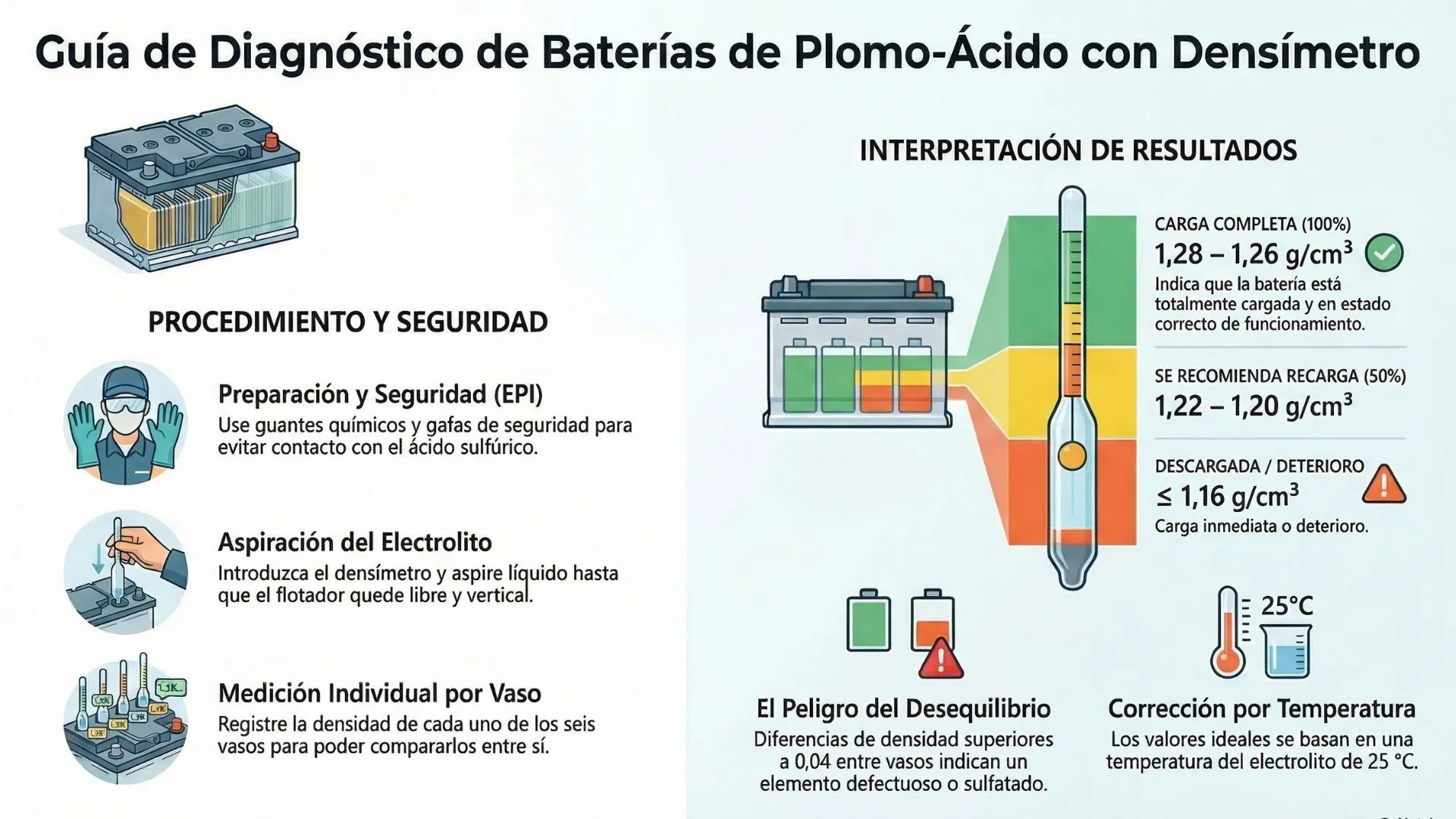

Tabla de densidad del electrolito en baterías de plomo-ácido
| Densidad del electrolito (g/cm³) | Estado de carga de la batería | Interpretación |
|---|---|---|
| 1,26 – 1,28 g/cm³ | Batería completamente cargada | Estado correcto de funcionamiento |
| 1,23 – 1,25 g/cm³ | ≈ 75 % de carga | Batería en buen estado, ligera descarga |
| 1,20 – 1,22 g/cm³ | ≈ 50 % de carga | Estado de carga medio, recomendable recarga |
| 1,17 – 1,19 g/cm³ | ≈ 25 % de carga | Batería muy descargada |
| ≤ 1,16 g/cm³ | Batería descargada | Necesita carga inmediata o posible deterioro |
Los valores son aproximados para una temperatura del electrolito cercana a 25 °C, condición utilizada habitualmente en manuales de diagnóstico de baterías de plomo-ácido.
Tabla diferencias de densidad entre vasos y diagnóstico de averías
| Situación observada | Posible diagnóstico | Interpretación técnica |
|---|---|---|
| Todas las densidades similares y altas (≈1,26–1,28) | Batería cargada | Estado normal de funcionamiento |
| Todas las densidades bajas | Batería descargada | El acumulador necesita recarga |
| Un vaso con densidad claramente inferior | Elemento defectuoso | Posible sulfatación o fallo interno de la celda |
| Diferencias de densidad entre vasos superiores a 0,03–0,04 | Desequilibrio interno | Indica deterioro progresivo de la batería |
| Densidad correcta pero problemas de arranque | Capacidad reducida | La batería puede estar envejecida o con alta resistencia interna |
No solo importa la densidad absoluta, sino también la diferencia entre vasos.
Si quieres conocer en detalle el funcionamiento de este instrumento, puedes consultar el artículo dedicado al densímetro y su utilización en baterías de automóvil.
Antes de realizar pruebas más avanzadas, es recomendable comprobar el estado general de la batería mediante mediciones básicas de tensión y funcionamiento. Puedes ver el procedimiento completo en la guía sobre cómo comprobar la batería de un coche paso a paso.
Diagnóstico del estado de la batería con densímetro o hidrómetro automotriz. Puedes ver el vídeo también en YouTube: Diagnóstico de batería con densímetro .
En los vehículos modernos, el diagnóstico de la batería no solo se realiza mediante mediciones manuales como el voltaje o la densidad del electrolito. Muchos automóviles incorporan un sensor inteligente de batería que controla parámetros como la corriente, la tensión y el estado de carga del acumulador. Puedes conocer cómo funciona este sistema en el artículo dedicado al sensor IBS o sensor inteligente de batería.
Preguntas frecuentes sobre el diagnóstico de baterías con densímetro
¿Qué indica la densidad del electrolito en una batería de plomo-ácido?
La densidad del electrolito indica el estado de carga de la batería. Cuando la batería está completamente cargada, la densidad del ácido sulfúrico es mayor. A medida que la batería se descarga, la densidad disminuye porque parte del ácido se transforma en agua durante las reacciones electroquímicas.
¿Cuál es la densidad normal de una batería completamente cargada?
En una batería de plomo-ácido completamente cargada la densidad del electrolito suele situarse aproximadamente entre 1,26 y 1,28 g/cm³ a una temperatura cercana a 25 °C. Valores inferiores suelen indicar distintos niveles de descarga.
¿Por qué es importante comparar la densidad entre los vasos de la batería?
La comparación entre vasos permite detectar posibles fallos internos. Si un vaso presenta una densidad mucho menor que los demás, puede indicar sulfatación, pérdida de capacidad o un elemento defectuoso dentro de la batería.
¿Se puede usar el densímetro en todas las baterías de coche?
No. El densímetro solo puede utilizarse en baterías de plomo-ácido abiertas con tapones que permitan acceder al electrolito. En baterías selladas como AGM o EFB no es posible realizar esta medición.
¿Por qué hay que corregir la densidad según la temperatura?
La densidad del electrolito varía con la temperatura. Por este motivo las mediciones suelen corregirse a una temperatura de referencia de 25 °C. Si el electrolito está más caliente o más frío, la lectura del densímetro puede variar ligeramente.
¿Qué hacer si todos los vasos tienen densidad baja?
Si todos los vasos presentan una densidad baja pero similar, lo más probable es que la batería esté simplemente descargada. En ese caso se recomienda realizar una carga completa antes de evaluar nuevamente su estado.
Conclusiones
La medición de la densidad del electrolito con un densímetro es un método sencillo y eficaz para diagnosticar el estado de carga de una batería de plomo-ácido. Esta prueba permite conocer la concentración de ácido en cada vaso del acumulador y detectar posibles diferencias entre celdas que indiquen sulfatación, descarga o deterioro interno. Por este motivo, el uso del densímetro sigue siendo una técnica clásica y muy útil en el mantenimiento y diagnóstico del sistema eléctrico del automóvil.
Si quieres conocer la vida útil de una batería de coche y los factores que influyen en su duración, puedes consultar también nuestra guía sobre cuánto dura la batería de un coche y cómo alargar su vida útil .
