Sistema hidráulico de regulación alcance haz de luz del faro

Otro sistema empleado y que presenta ventajas con respecto a los mecánicos es el mando hidraúlico. En la siguiente figura podemos observar los elementos que lo componen, donde la rueda giratoria (1), accionada por el conductor, hace girar al eje (3) que acciona dos émbolos, unopara cada faro, cuyo desplazamiennto por el interior de los cilindros (5), empuja el líquido allí encerrado hacia los bombines (6), o lo hacen retroceder desde ellos por medio de los tubos (7) que los conectan. Los émbolos encerrados en los bombines (6), accionan los faros haciendo subir y bajar el haz de luz a voluntad del conductor.

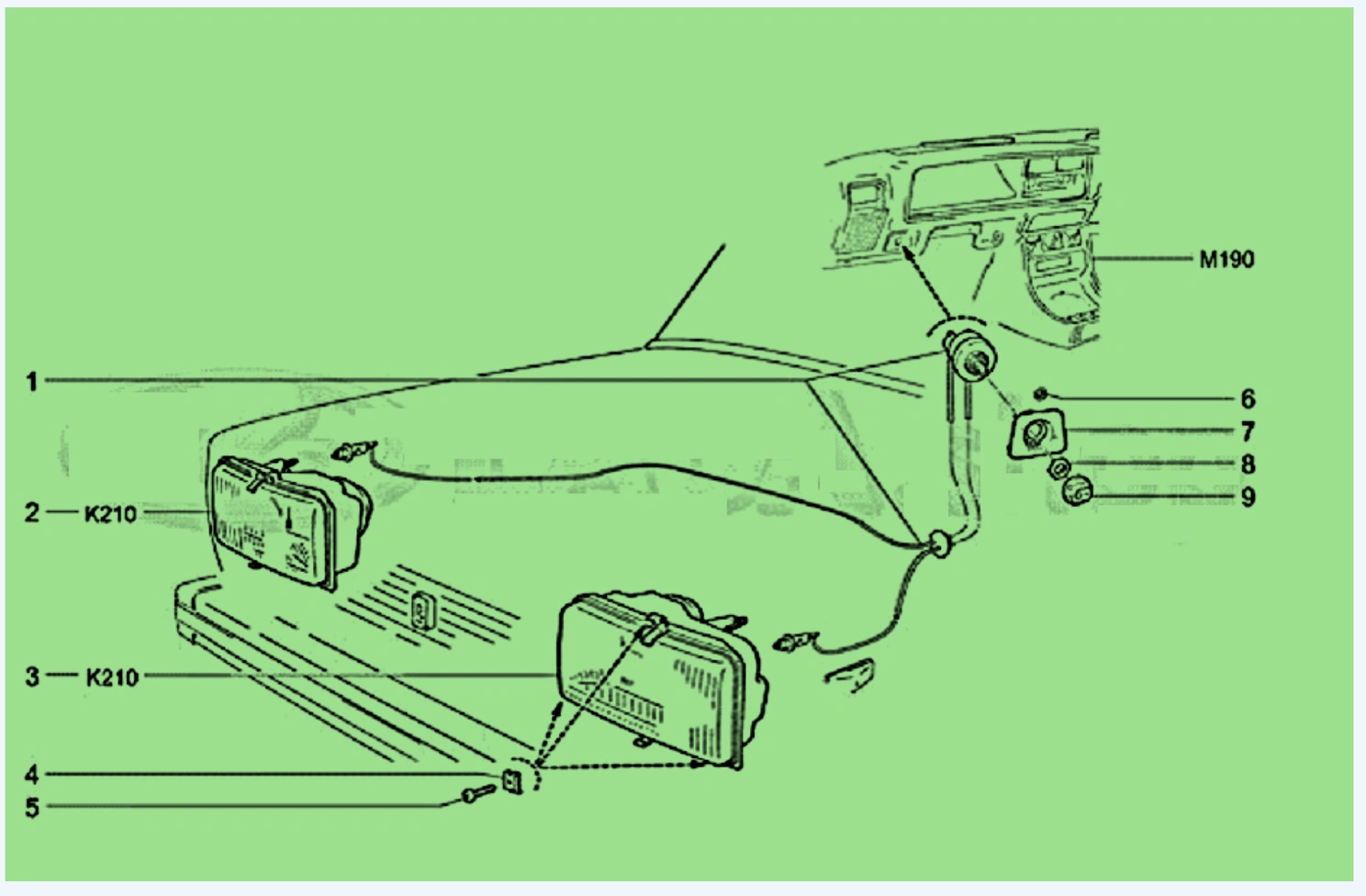

Esquema hidráulico de regulación del alcance del haz luminoso
